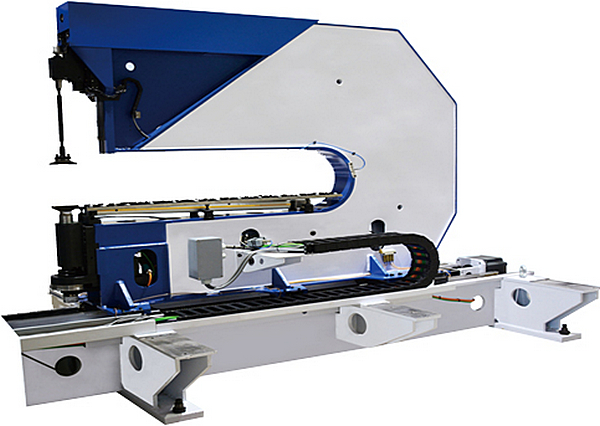

Автоматический панелегиб предназначен для изготовления гнутых деталей, типа «панель»*, а именно, деталь с плоским основанием и загнутая, различным числом гибов по своему периметру. Область применения Автоматический панелегиб подходит для серийной обработки различных деталей типа «панель», таких как:
металлические двери;
панели вентилируемых фасадов;
корпусные детали электро-шкафов;
корпусные детали металлической мебели;
светильники;
кабины лифтов и двери шахт лифтов;
производство бытовой техники;
оборудование для общепита и кейтеринга;
и многие другие отрасли промышленности, использующие панели.
Бытовая техника и товары Пищевое производство и общепит Автомобильная и железнодорожная промышленность Авиационная промышленность Машиностроение Область применения Схемы обработки Положительный гиб, Отрицательный гиб, Плющение, Радиусная гибка

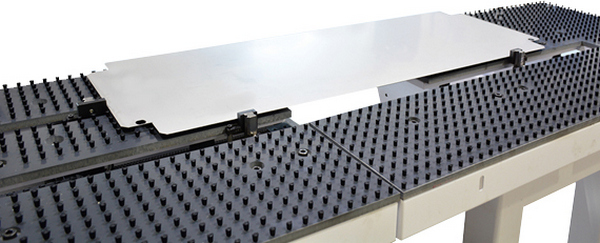

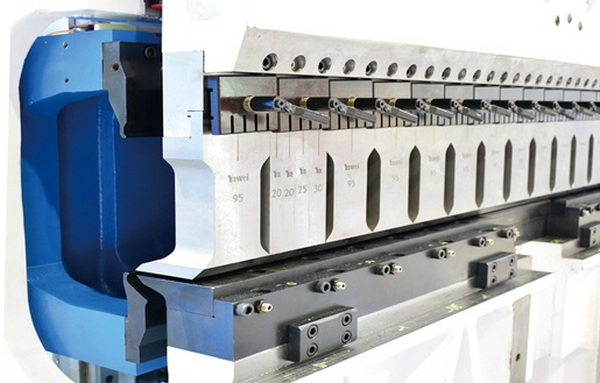

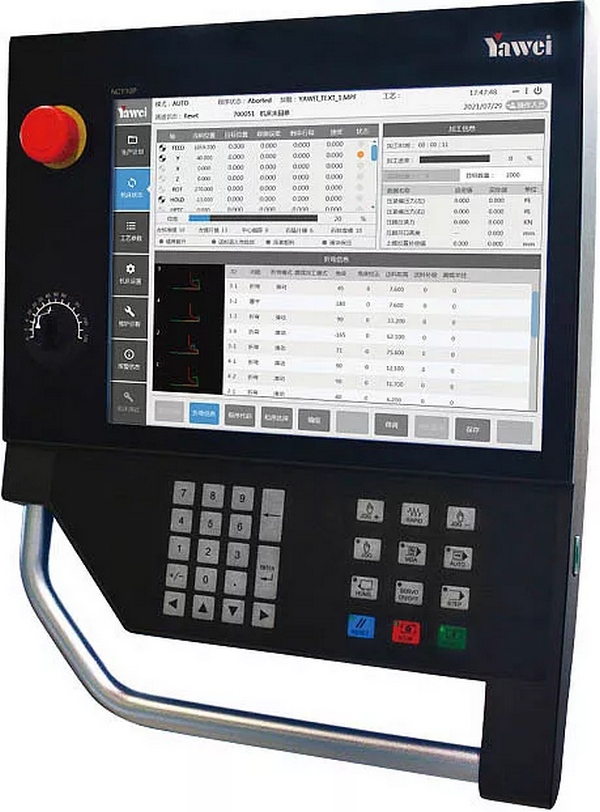

Удобная система ручной смены прижимного инструмента, в зависимости от длины заготовки, позволяет экономить время на переналадку с одного типоразмера детали на другой. Длина прижимного инструмента устанавливается по длинной стороне. Гибочный модуль Гибочный модуль панелегиба оснащен двумя гибочными ножами, для положительного и отрицательного гибов, и позволяет осуществлять гибы различной сложности, такие как радиусные гибы, плющение и т.п. При плющении используется и гибочный и прижимной модули. Гибочный - осуществляет гибку на острый угол. Завершает плющение прижимной модуль. Рабочий стол Рабочий стол и устройство позиционирования Позиционирование заготовок осуществляется по пинам, интегрированным в рабочий стол. Позиционирование пинов управляется от ЧПУ. После позиционирования пины, утапливаются в стол. Рабочий стол оснащен щетками и шариками для легкого перемещения заготовки по нему. Не оставляет царапин и следов перемещения на заготовке. Позиционирование может осуществляться как по внешнему краю, так и по вырубкам. Устройство подачи Данное устройство обеспечивает надежную фиксацию и быстрое перемещение заготовки (вращение и подачу заготовки в зону гибки). Оснащение серводвигателем и высокоточным редуктором гарантирует, что заготовка не будет смещается во время вращения. Подающее устройство использует прецизионную ШВП с сервоприводом двигателя для достижения стабильной и надежной точности подачи. Система ЧПУ Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF. Стандартная комплектация Высокопрочная конструкция Цельносварная рама имеет открытую структуру "C", которая хорошо подходит для открывания. Рама изготовлена из конструкционной стали, после сварки внутреннее напряжение снимается при отпуске в большой закалочной печи. При анализе методом конечных элементов рама имеет высокую прочность и низкую деформацию. Серво-механическая система гибки Благодаря использованию ШВП на сервоприводах перемещения гибочных ножей и системе подачи заготовок обеспечивается высокая точность и повторяемость. Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности. Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания. Гибочный и прижимной инструмент Стандартный комплект инструмента позволяет осуществлять гибку большинства видов панелей. При необходимости реализовать уникальный конструктив возможно заказать изготовление специального комплекта инструмента. Стандартный рабочий стол Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности. Манипулятор перемещения и вращения заготовки Штоковый манипулятор состоит из жесткой сварной С-образной рамы. Обеспечивает надежную фиксацию заготовки и точную подачу её в зону гибки. * Изготовление гнутых деталей типа «панель»:
