Синхронизированные гидравлические листогибочные прессы H

Прессы серии H, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.
Прессы серии KPH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.
Область применения
Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.
В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.
Автомобильная промышленность

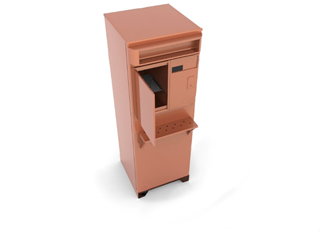

Производство высококлассных металлических корпусов

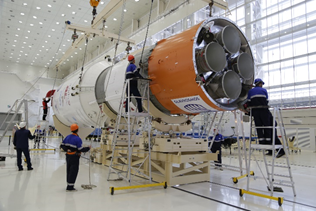

Детали для аэрокосмической промышленности


Агротехническое машиностроение

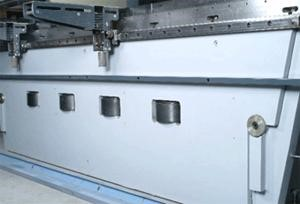

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

Прессы
Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды).

Гидравлическая компенсация прогиба
Гидравлическая система для автоматической компенсации деформаций верхней траверсы позволяет обеспечить идеальную параллельность между верхней и нижней траверсами при выполнении гибки.

Стандартная комплектация
Система ЧПУ Delem DA58T (Нидерланды)

• 2D программирование процессов гибки
• Сенсорный дисплей TFT 15’’
• Функция диагностики
• Автоматический контроль по 4-м осям + управление компенсацией прогиба и расчет усилия по заданным параметрам гибки
• Библиотека пуансонов и матриц
• Автоматическая или ручная установка последовательности сгибов
• Автоматическая настройка рабочих скоростей
• Хранение и вызов программ
• Диалоговая программа имеет несколько языков

Главный двигатель SIEMENS (Германия)


Электронно - оптические линейки положения ползуна GIVI MISURE (Италия)
С точностью до 0,01 мм (ось Y1+Y2)

Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) И R (200 мм скорость 60 мм/сек)
Перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя

Две передние поддерживающие опоры
С перемещением по линейным направляющим.

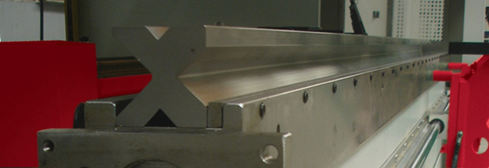

Многоручейковая цельная матрица и сегментные пуансоны
ОПИСАНИЕ

Автоматическая, управляемая чпу, гидравлическая система компенсации прогиба

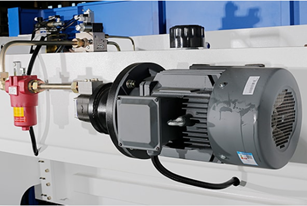

Насос гидравлической системы SUNNY (США)
ОПИСАНИЕ

Гидравлический распределитель и пропорциональная гидравлика
От ведущего европейского производителя BOSCH-REXROTH (Германия)

Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM
Стол сконструирован под крепление матриц европейского типа, шириной 60 мм

Дополнительная комплектация
6 осей управляются ЧПУ (Х1, X2, R1, R2, Z1, Z2)
