Оптоволоконная установка лазерного раскроя с модулем для обработки труб

Модель c рабочей зоной от 3000 х 1500 мм, весом до 5000 кг, скоростью перемещений портальной системы 120 м/мин. Модель предназначена для работы в 1 - 2 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.)
Установка имеет дополнительный модуль обработки круглых и профильных труб длиной до 6000 мм. Трубный модуль весит до 2500 кг. Это универсальная, производительная машина для обработки листового и трубного проката.
Мощная жесткая конструкция станины трубного модуля (до 2500 кг) позволяет обрабатывать трубы без провисаний и прогибов.
Область применения
Металлообработка



Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации.
Пожизненное обслуживание
Это обеспечивает точность работы станка в течение длительного времени и не деформируется в течение всего срока эксплуатации. Более высокая точность.
Более высокая точность
Литой чугунный корпус обладает высокой стабильностью, не имеет себе равных среди других материалов и конструкций. Использование графитового чугуна в качестве сырья надолго сохраняет точность станка и остается неизменной на протяжении 50 лет. Черновая, тонкая и сверхтонкая обработка импортного портального обрабатывающего центра гарантирует выполнение требований к точности обработки корпуса станка.

Линейные направляющие HIWIN (Тайвань)
Линейные направляющие обеспечивают линейное движение за счет рециркуляции тел качения между профилированным рельсом и подшипниковым блоком.

Литая алюминиевая балка

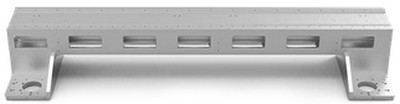

Литая алюминиевая балка Монолитная литая алюминиевая балка, легкий вес, высокая прочность, отсутствие деформации. Легкие поперечные балки, отлитые и обрамленные с помощью встроенной стальной формы и технологии литья под давлением, обеспечивают высокую скорость работы оборудования, повышая эффективность обработки и качество обработки.
Высокоскоростной
Легкая поперечная балка обеспечивает высокую скорость движения машины и повышает эффективность обработки.
Более эффективный
Балка из алюминиевого профиля, используемая в аэрокосмической промышленности, обеспечивает эффективные динамические характеристики оборудования, что значительно повышает эффективность обработки при сохранении качества обработки.


Стандартная комплектация
Резонатор (лазерный источник)

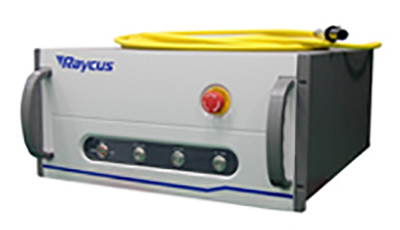

Raycus (Китай) Источники Raycus отличаются высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча.

Режущая голова RAYTOOLS (Швейцария)
Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG.
Фокусирующая линза может автоматически менять положение в диапазоне 22 мм.
Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов.
У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры.

Серводвигатель

• ось X: 2 х 1300 Вт FUJI (Япония)
• ось Y: 1 х 850 Вт FUJI (Япония)
• ось Z: 1 х 400 Вт FUJI (Япония)

Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики.

Система ЧПУ (CAD-CAM ПО)
Cypcut FSCUT 3000S (Русифицирован) - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

Привод X,Y - рейка-шестерня YYC (Тайвань)
Высокая точность, долговечность, закаленная и шлифованная сталь.

Привод Z - прецизионная ШВП TBI (Тайвань)
Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях.

Станина
Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лел. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации.

Портал из авиационного алюминия
Характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

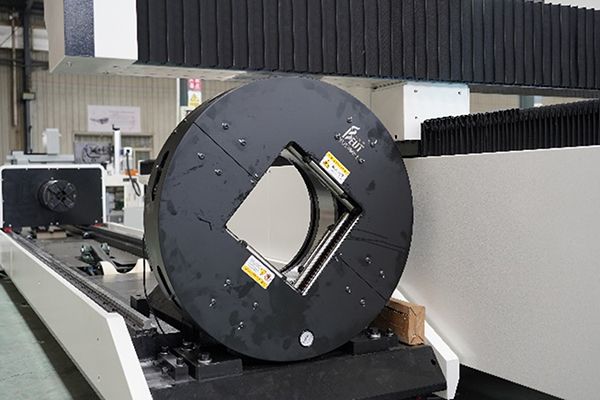

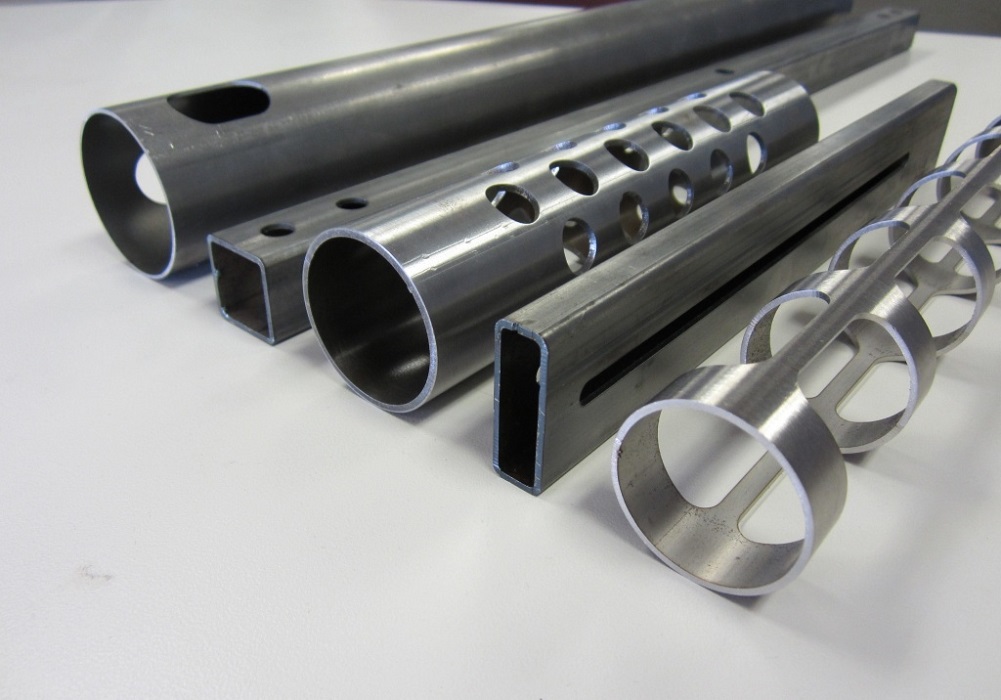

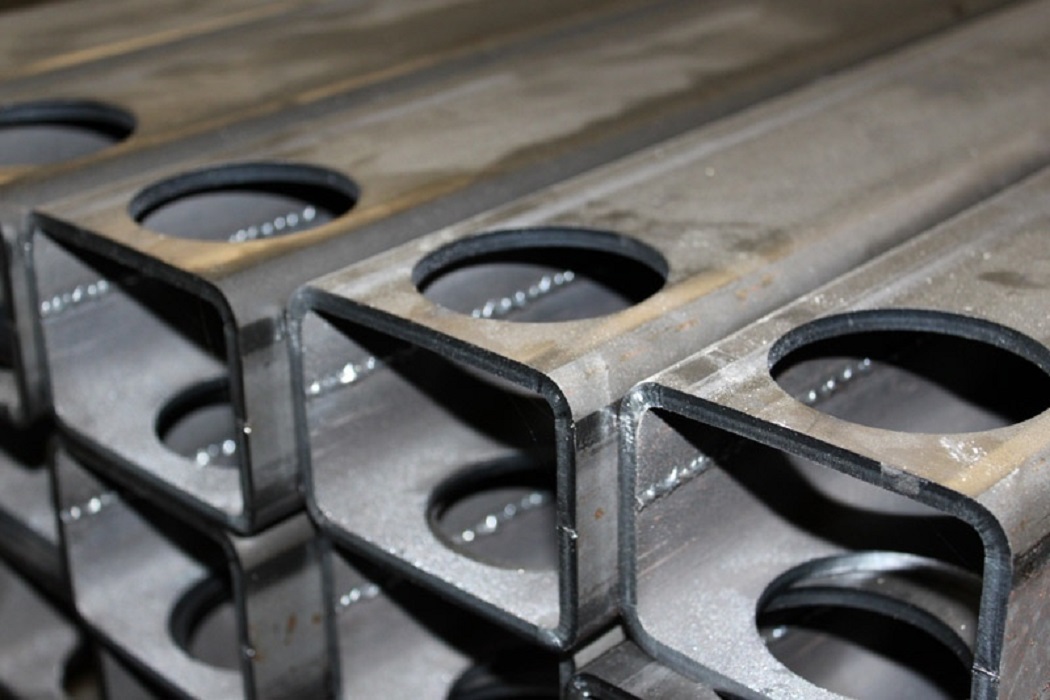

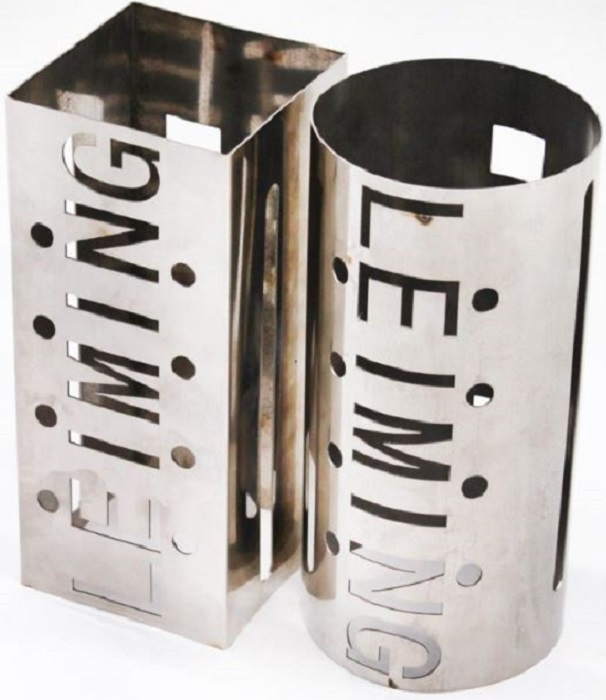

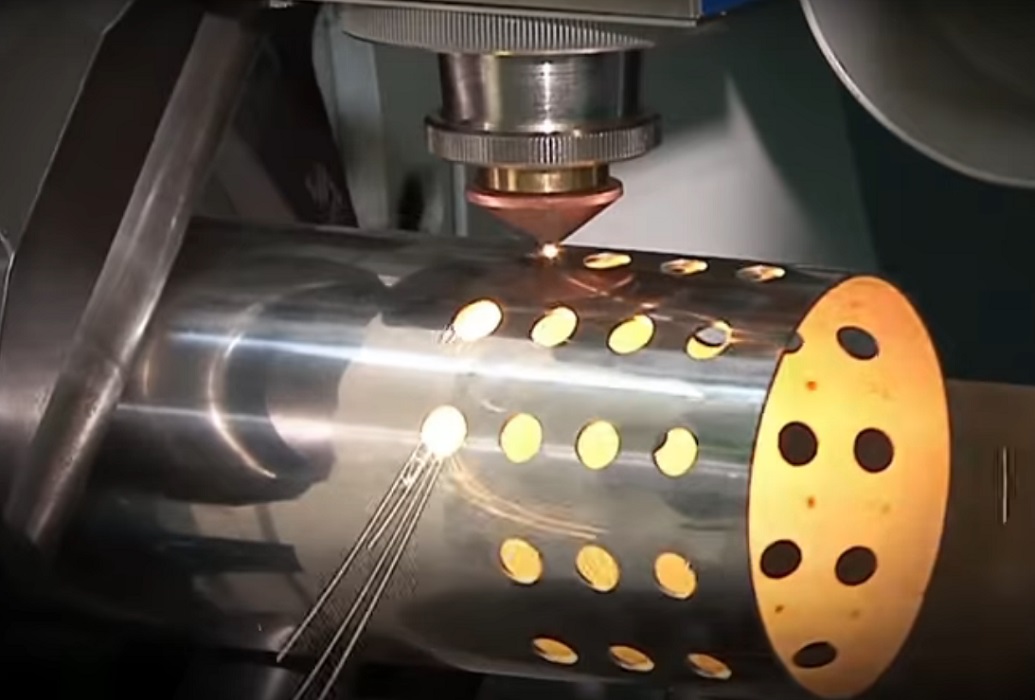

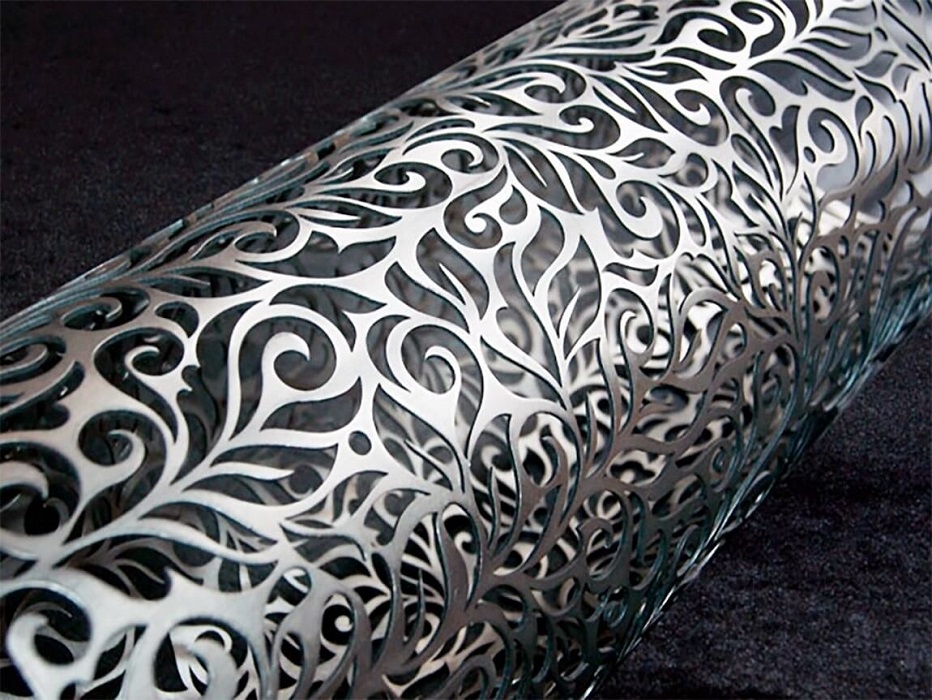

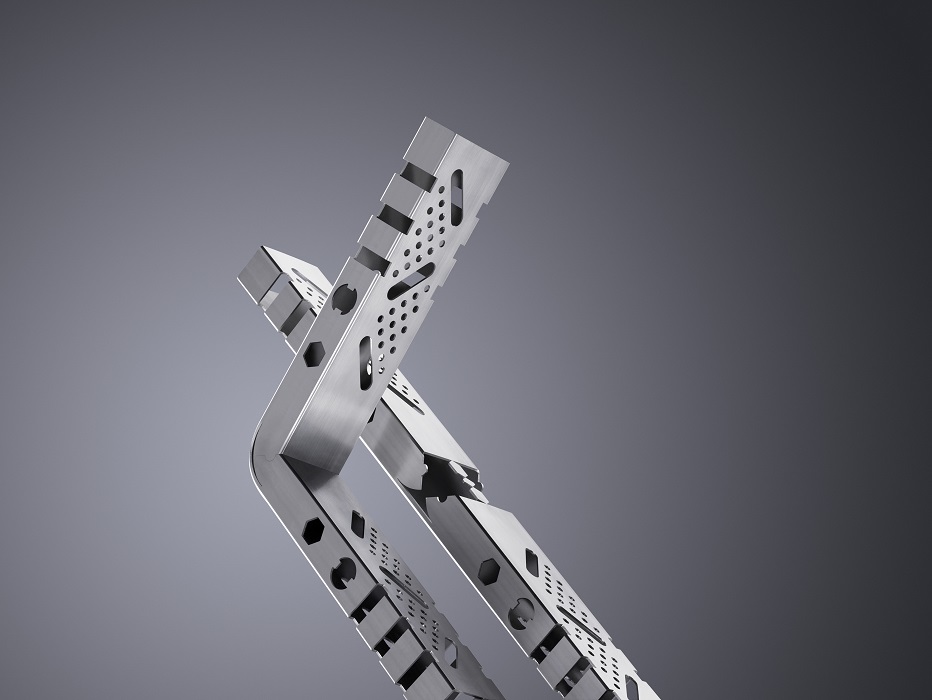

Модуль для обработки труб

• Мощная жесткая конструкция станины трубного модуля (2500 кг) позволяет обрабатывать трубы без провисаний и прогибов
• Обработка труб диаметром 10 – 220 мм и длиной до 6000 мм
• Благодаря жесткости и большому весу (металлоемкости) модуля, точность и скорость обработки труб такие же как и у листа

Редуктор SHIMPO (Япония)

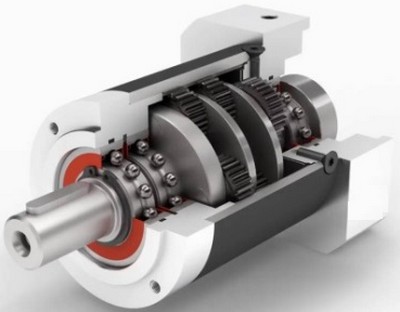

Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность.

Высокоточные линейные направляющие HIWIN (Тайвань)
Линейные направляющие HIWIN предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов.

Электрические элементы SHNEIDER (Франция)
Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью.
