Полуавтоматическая линия сращивания Beaver 150/6D Standart

НАЗНАЧЕНИЕ:

Полуавтоматическая линия сращивания «Beaver 150/6D Standart» предназначена для сращивания короткомерных брусков по длине и сочетает в себе высокую степень автоматизации с простотой обслуживания и исключительной надежностью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в столярном и мебельном производствах для изготовления клееного щита, погонажных изделий и бруса.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

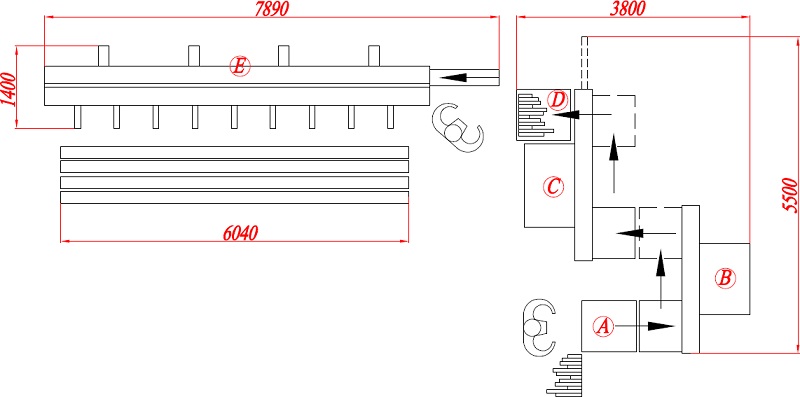

СОСТАВ ЛИНИИ:

• подающий стол с транспортёрной лентой (А);
• два автоматических шипорезных станка (В, C);
• приёмный стол (D);
• двухпозиционный пресс для сращивания по длине (E).

НА ЛИНИИ ВЫПОЛНЯЮТСЯ СЛЕДУЮЩИЕ ОПЕРАЦИИ:

• Набор пакета заготовок производится на одном из столов для предварительной подачи;
• Подача пакета заготовок в рабочую зону, где заготовки торцуются и производится нарезание шипа с двух сторон с одновременным нанесением клея на втором шипорезном станке;
• Подача заготовок на приемный рольганг, установленный после второго шипорезного станка для последующей передачи заготовок в пресс;
• Сборка заготовок в плеть на стыковочном прессе и торцовка склеенной заготовки по длине;
• Одновременно на второй позиции происходит предварительное прессование второй плети, что в два раза сокращает технологический цикл. Далее происходит автоматическое сбрасывание плети на приемный стол;
• Прессование производится в запрограммированной последовательности:

  1) предварительный поджим сверху и сбоку;

  2) основное усилие прессования с торца.

Автоматический двухпозиционный пресс MHB 1560B-C:

Автоматический двухпозиционный пресс для сращивания по длине, производит автоматический набор заготовок одновременно с прессованием. Пресс оснащен столом с двумя рабочими зонами, гидравлической системой прессования плети и бесступенчатой регулировкой скорости подачи. Заготовки автоматически подаются в рабочую зону пресса. В первой зоне осуществляется набор ламелей в плеть. После сборки плети торцовочная пила автоматически отрезает заготовку заданного размера.

Плеть подается на вторую позицию, где в запрограммированной последовательности автоматически производится прессование: вначале производится предварительный поджим сверху и сбоку, затем основное усилие с торца. В станке одновременно происходит сбор ламелей в плеть (первая позиция) и прессование плети (вторая позиция), что значительно повышает производительность. В зависимости от сечения плети, усилие прессования регулируется.

Полученная плеть автоматически сталкивается на приемный стол для предварительного вылеживания и полимеризации клея.

Такая схема работы позволяет значительно повысить производительность.

Автоматические шипорезные станки MXB 3515B-A и MXB 3515B-B

Автоматические правосторонний и левосторонний шипорезные станки.

Станки оснащены тремя подрезными пилами, что позволяет изготавливать микрошип трех видов: без заплечиков, с верхними и нижними заплечиками, расположенными на одной линии (рис.4), и с заплечиками, сдвинутыми относительно друг друга. Станок MXB3515B-B автоматически производит нанесение клея.

Варианты нарезания шипов:

Станки автоматически производят базирование пакета заготовок, прижим, торцовку и нарезание шипа с одной стороны. Система пневматических зажимов осуществляет надежное позиционирование пакета заготовок, что исключает возможность перекоса заготовок и гарантирует высокую точность нарезания шипов. Подача рабочих столов электромеханическая по зубчатой рейке, что обеспечивает надёжный и стабильный рабочий ход и быстрый возврат каретки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
