Автоматическая линия сращивания по длине Beaver 250XS

Beaver

ДО 295544

НАЗНАЧЕНИЕ:

Автоматическая линия сращивания древесины по длине модель «Beaver 250XS» применяется для сращивания ламелей, брусков и досок длиной от 800 мм до 3000 мм и шириной до 250 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер сращенной заготовки – не ограничен. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматическая линия сращивания Beaver 250ХS применяется на предприятиях по производству клееного строительного бруса, КДК (клееной деревянной балки), клееного оконного бруса, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращѐнную заготовку заданного размера большого сечения.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

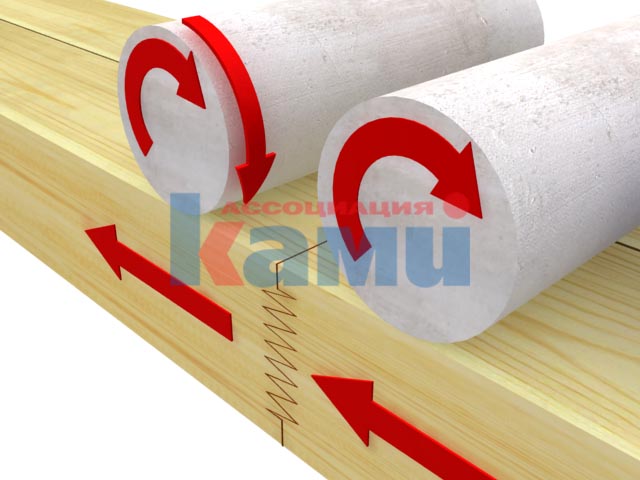

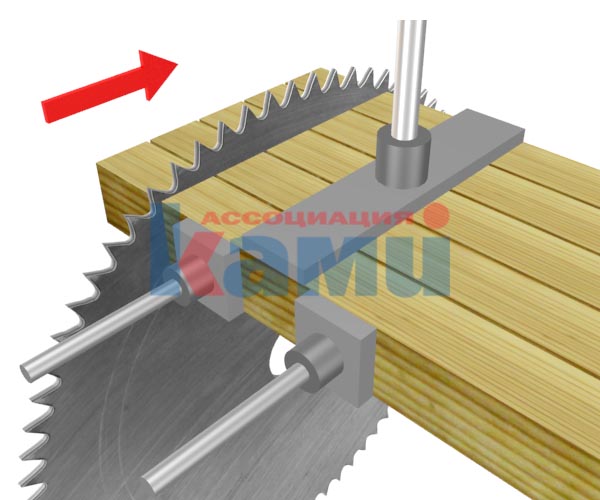

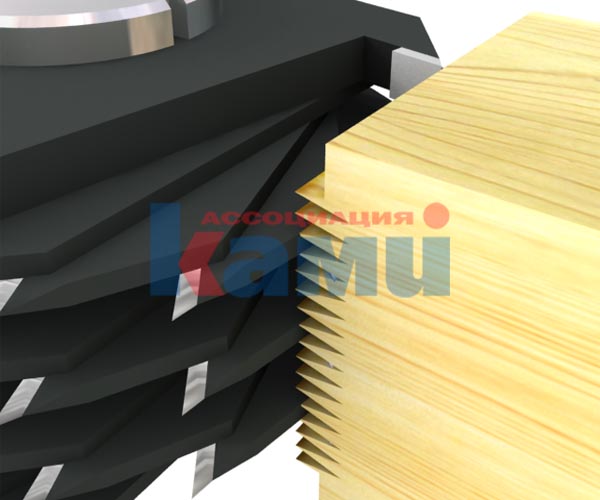

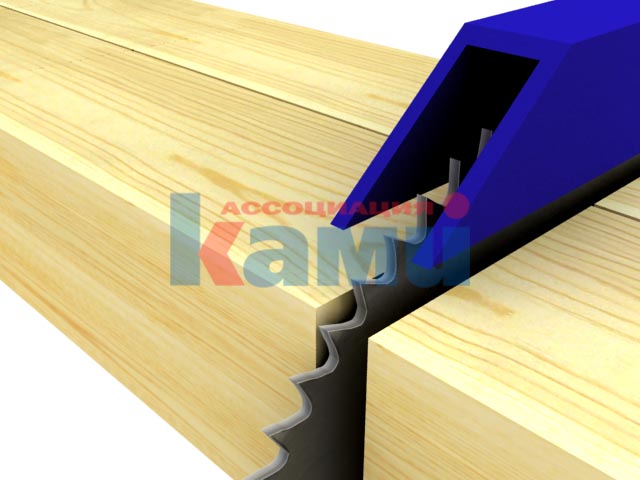

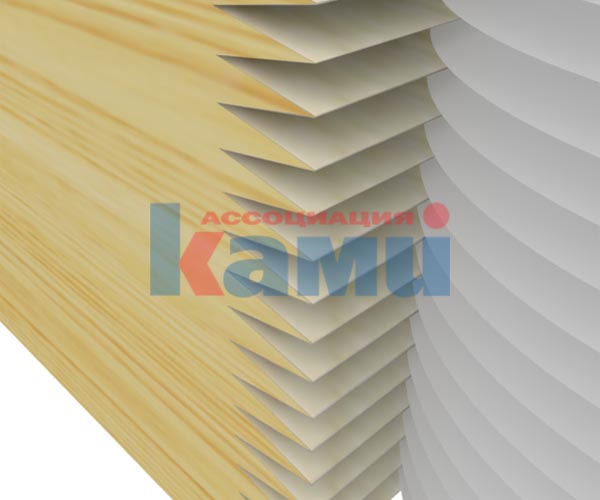

1. Торцовка пакета ламелей и формирование заплечиков на 1-м и 2-м шипорезном станке	2. Фрезерование шипа и формирование заплечиков на 1-м и 2-м шипорезном станке	3. Нанесение клея на торецс шипами заготовок после второго такта фрезерования

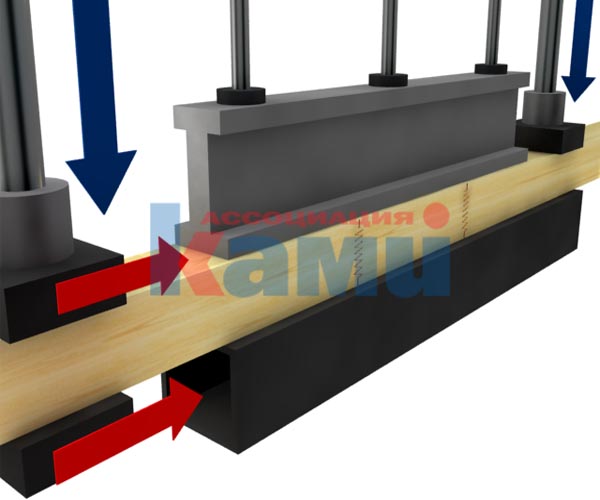

4. Стыковка заготовок с предварительным прессованием	5. Основное торцевое прессование в прессе	6. Выгрузка срощенной заготовки на приемные лучи

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ Линия сращивания обслуживается одним оператором. Оператор только загружает заготовки в рабочую зону. Все дальнейшие операции, в том числе выгрузка заготовок производятся полностью в автоматическом режиме с производительностью до 20 м/мин (зависит от сечения, породы древесины и количества заготовок на входе)
	МОЩНАЯ КОНСТРУКЦИЯ Линия сращивания спроектирована с колоссальным запасом прочности для работы с заготовками большого сечения и массы.
	ПАКЕТ ЗАГОТОВОК Максимальный размер пакета заготовок ширина- 590 мм, длина – 3000 мм.
	РОЛИКОВЫЙ КОНВЕЙЕР Оснащен мощными приводными ролками увеличенного диаметра для предварительного наживления и прессования заготовок перед прессом.
	СЕРВОДВИГАТЕЛЬ и PLC панель Позволяет задать разную скорость подачи каретки в зависимости от режима обработки. Позволяет достичь производительности до 20 м/мин.
	АВТОМАТИЧЕСКИЙ НАСОС Автоматическая смазка узлов шипорезной группы.
	ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ Позволяют формировать заплечики на заготовках. Имеют независимые электродвигатели.
	ПОДПРЕССОВОЧНЫЙ УЗЕЛ Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки.
	ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2 – мя гидроцилиндрами.
	БОКОВЫЕ ТОЛКАТЕЛИ Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращѐнной заготовки на приемный стол.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

АВТОМАТИЧЕСКИЙ УКЛАДЧИК

Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок

СОСТАВ ЛИНИИ:

два автоматических шипорезных станка (4, 5)
пресс для сращивания по длине бесконечного типа (10)
каретка (7)
транспортирующие конвейеры и сбрасыватель (1, 2, 3, 6, 8,11)
накопительный транспортѐр для предварительной предпрессовки и сборки плети (9)

НА ЛИНИИ ВЫПОЛНЯЮТСЯ СЛЕДУЮЩИЕ ОПЕРАЦИИ:

Набор пакета заготовок производится на конвейере (1) оператором.
Автоматическая подача пакета заготовок в рабочую зону на каретку 7, которая перемещается по
направляющим (3), где заготовки торцуются и производится нарезание шипа с двух сторон на шипорезных станках (4, 5) с одновременным нанесением клея на шипорезном станке (4);
Поштучная подача заготовок с конвейера (8) на подающий подпрессовочный роликовый стол (9)
Прессование заготовок в плеть на стыковочном прессе (10)
Далее происходит автоматическое продвижение сращѐнной заготовки на приемный стол 11, на
котором установлен датчик, отмеряющий необходимую длину.
По достижении датчика длины происходит торцовка сращѐнной заготовки на прессе (10)

Данные операции производятся в автоматическом режиме с автоподачей заготовок.
